YL27-拉绳移位传感器概述 #
产品特点及应用 #
- CAN接口具有实时双向通讯能力，CAN接口旋转编码器兼容CAN2.0电气规范。用户可通过命令设置编码器的ID地址、零点、数据发送模式等参数，是非常友好的智能拉绳位移传感器；
- 结构紧凑、直线测量行程长度、安装空间尺寸小、安装维护方便；
- 金属外壳，防尘、防振动、坚固耐用；
- 刻槽排线，每圈行程一致，测量行程0-0.65米；
- 多股软性不锈钢绳，耐腐蚀性，经济实用，性价比高；
- 运行次数可达上500万次，线性精度±0.1%，重复性精度±0.01%；
- 典型应用：拉绳位移传感器特别适合直线导轨系统，液压气缸系统、试验机、伸缩系统（叉车、压机、升降机、弯管机、折弯机等），起重机或缆绳绞车，水库大坝保护系统，闸门开度控制系统、试验机压力机械、液压万能实验机械，仓储位置定位，压力机械，纺织机械，金属板材机械，包装机械，印刷机械、工业机器人、X-Y轴及其它长度位移等相关尺寸测量和位置控制，特别适合电液伺服液压万能试验机的控制。完全可以替代光栅尺，其它应用场合可以定制，完全可以实现低成本的高精度测量。

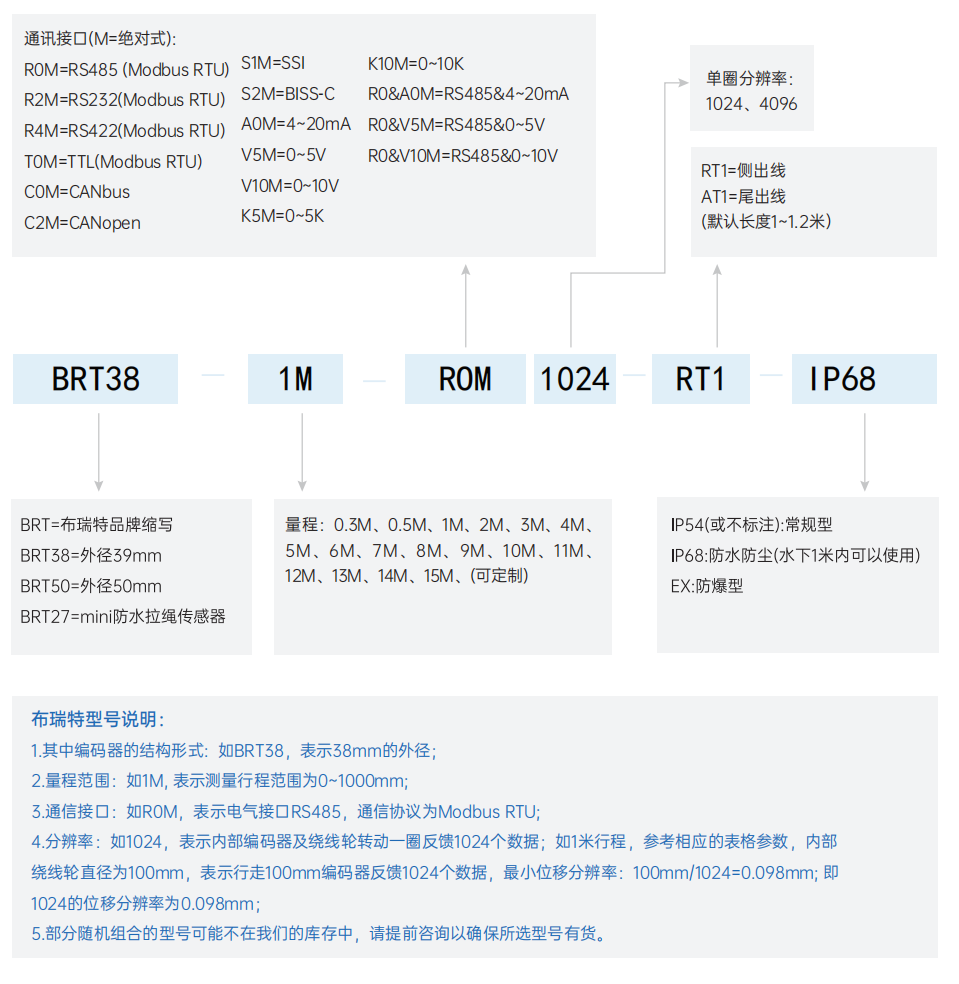

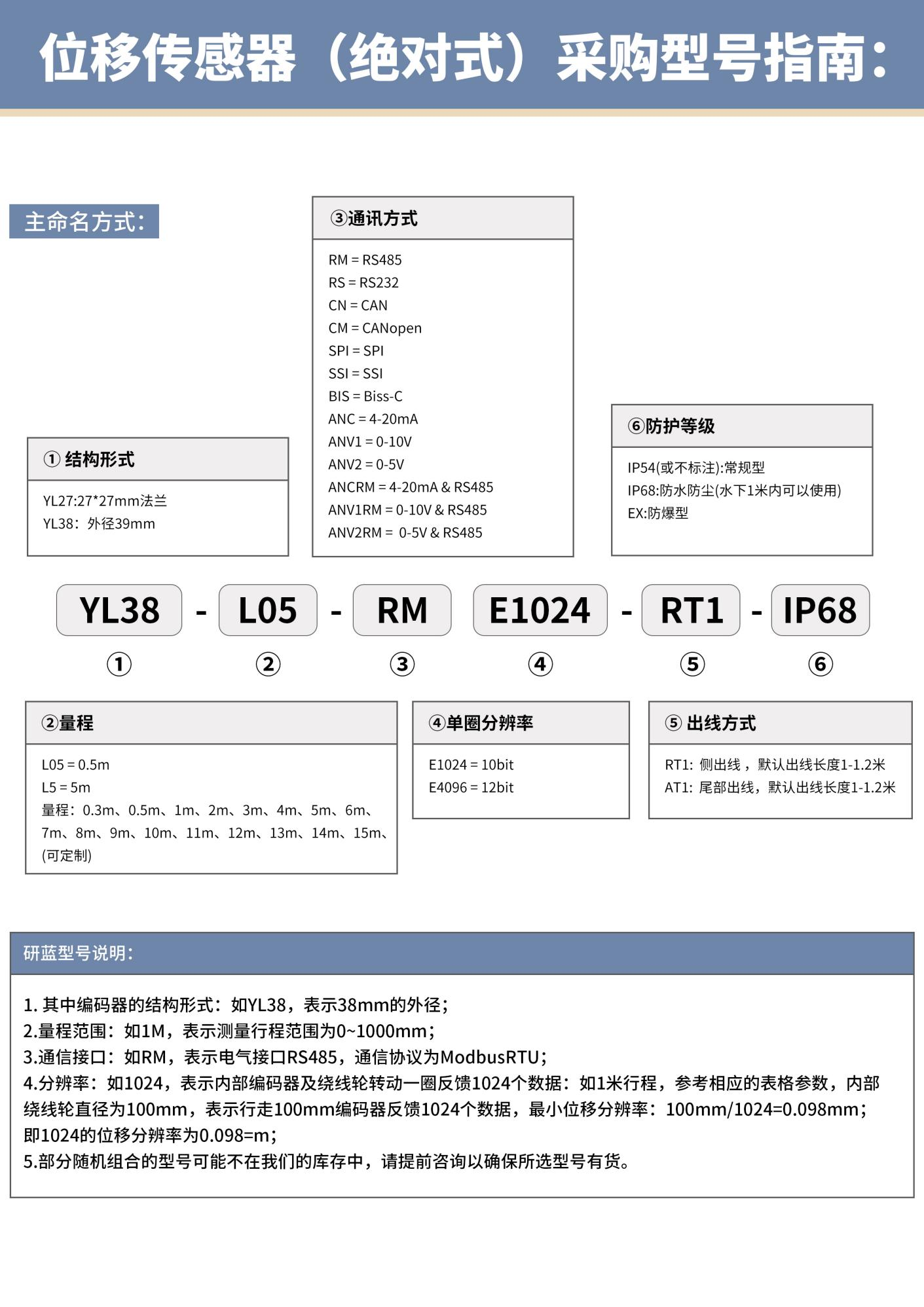

型号说明 #
备注： (BRT27款量程为0-0.65米）拉绳位移传感器产品参数 #
量程 输出信号 线性精度 绝对型： 分辨率1024
绝对型： 分辨率4096
轮周长mm 0-650mm CAN数字信号 ±0.1% 0.0586mm 0.0146mm 60 使用寿命 500万次 工作温度 -40~+85°C 出线口拉力 2~3N 拉线盒材质 铝合金，表面防静电干扰，拉头不锈钢 IP68编码器部份为不锈铁材质
最大工作速度 1m/s 拉绳材质 多股钢丝线，外层尼龙涂层 防护等级 IP54、IP68、防爆型 使用次数 大于500万次 电缆线长 1-1.2米 拉绳线径 0.8mm 工作电压： 5~24V 波特率： 100K~1M（默认500K） 工作电流： 100mA 站号、地址： 1-255（默认1） 内核刷新周期： 50uS 电气寿命： > 100000 h 分辨率: 1024(10 bit) 、4096(12 bit) 通信协议： 见12页 （传感器长度计算方法详见2.5.3）
拉绳位移传感器接线说明 #
1.4.1 绝对值编码器接线注意事项：
- 插头型号：IP54插头为5264，IP68及防爆为航插；
- 接红线时需注意编码器标签上的电压值5~24V；
- 正常情况黄线悬空，若是有置零需求的时候，则接置零线；
- 务必避免置零线（黄线）接触红线，可导致短路，无法通讯 。
1.4.2 黄线（功能线）两个功能具体操作方法：
