YL27-L系列拉绳传感器概述 #
产品特点及应用 #
- 采用标准的 ModBus-RTU 通讯规约，支持组态王、Intouch、FIX、synall 等流行软件，能与 AB、西门子、施耐德、GE 等国际著名品牌的设备及系统之间实现数据通信；
- 结构紧凑、直线测量行程长度、安装空间尺寸小、安装维护方便；
- 金属外壳，防尘、防振动、坚固耐用；
- 刻槽排线，每圈行程一致，测量行程0-0.65米；
- 多股不锈钢拉绳，耐腐蚀性，经济实用，性价比高；
- 运行次数可达上500万次，线性精度±0.1%，重复性精度±0.01%；
- 典型应用：拉绳位移传感器特别适合直线导轨系统，液压气缸系统、试验机、伸缩系统（叉车、压机、升降机、弯管机、折弯机等），起重机或缆绳绞车，水库大坝保护系统，闸门开度控制系统、试验机压力机械、液压万能实验机械，仓储位置定位，压力机械，纺织机械，金属板材机械，包装机械，印刷机械、工业机器人、X-Y轴及其它长度位移等相关尺寸测量和位置控制，特别适合电液伺服液压万能试验机的控制。完全可以替代光栅尺，其它应用场合可以定制，完全可以实现低成本的高精度测量。

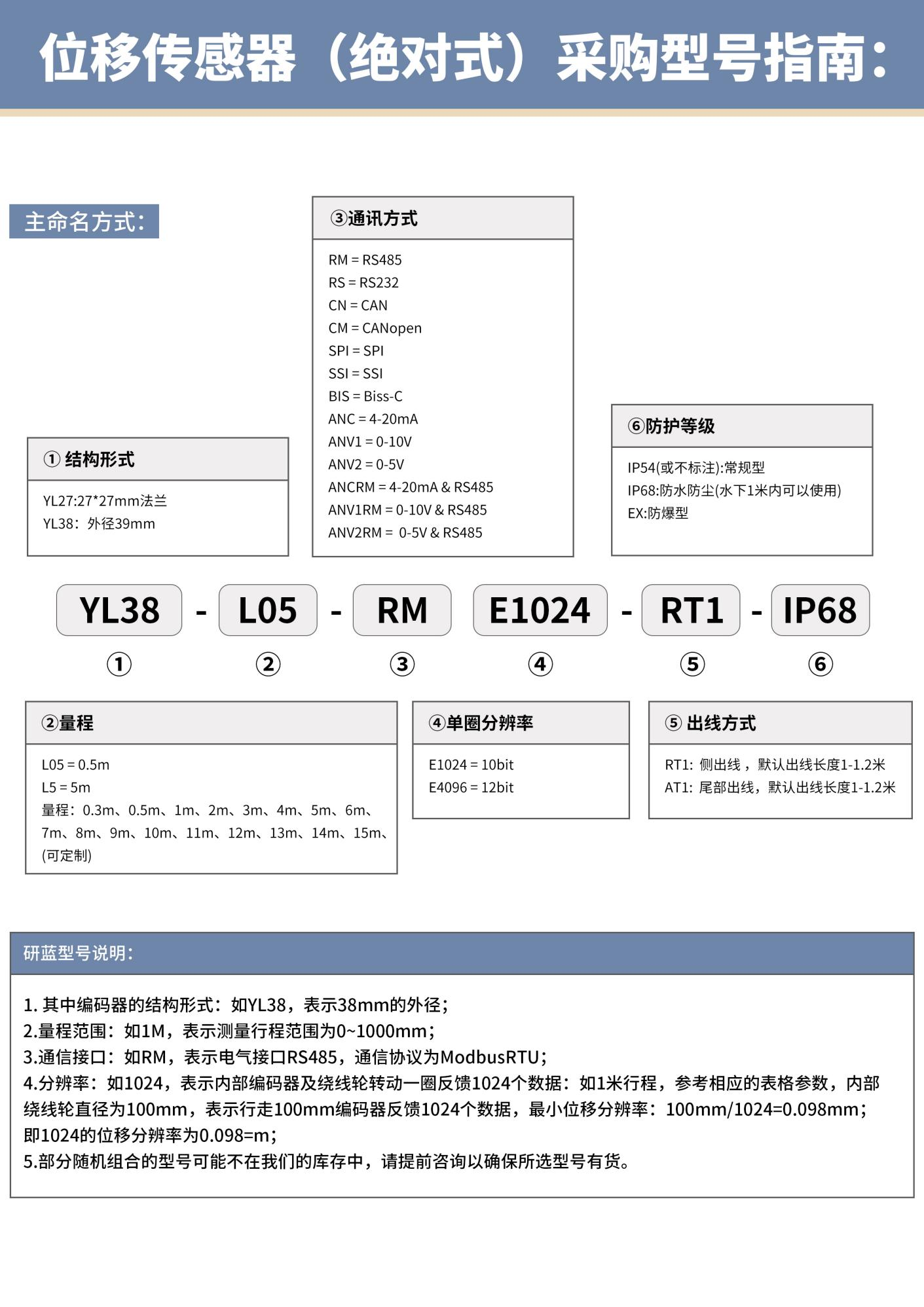

型号说明 #
备注：(YL27款量程为0-0.65米）
拉绳位移传感器产品参数 #
| 量程 | 输出信号 | 线性精度 | 绝对型：
分辨率1024 |
绝对型：
分辨率4096 |
轮周长mm |
| 0-650mm | RS485数字信号 | ±0.1% | 0.0586mm | 0.0146mm | 60 |
| 使用寿命 | 500万次 | 工作温度 | -40~+85°C | ||
| 出线口拉力 | 2~3N | 拉线盒材质 | 铝合金，表面防静电干扰，拉头不锈钢
IP68编码器部份为不锈铁材质 |
||
| 最大工作速度 | 1m/s | 拉绳材质 | 多股钢丝线，外层尼龙涂层 | ||
| 防护等级 | IP54、IP68、防爆型 | 使用次数 | 大于500万次 | ||
| 电缆线长 | 1-1.2米 | 拉绳线径 | 0.8mm | ||
| 工作电压： | 5~24V | 波特率： | 9600~115200（默认9600） | ||
| 工作电流： | 100mA | 站号、地址： | 1-255（默认1） | ||
| 内核刷新周期： | 50uS | 电气寿命： | > 100000 h | ||
| 分辨率: | 1024(10 bit) 、4096(12 bit) | 通信协议： | 见5页 | ||
（传感器长度计算方法详见2.4.1）
拉绳位移传感器接线说明 #
| 通信 | 红 | 黑 | 黄 | 绿 | 白 |
| RS485 | 电源正级（5~24V） | 0V地 | 置零（ZR） | RS485B | RS485A |
1.4.1 绝对值编码器接线注意事项：
- 插头型号：防水航插；
- 接红线时需注意编码器标签上的电压值5~24V；
- 正常情况黄线悬空，若是有置零需求的时候，则接置零线；
- 务必避免置零线（黄线）接触红线，可导致短路，无法通讯 。
1.4.2 黄线（功能线）两个功能具体操作方法：
- 归零功能：置零线（黄线）接地 100mS以上时，编码器位置值归零；
- 恢复出厂功能：断电，黄线接黑线，上电保持两分钟，断电，取掉黄线重新上电。

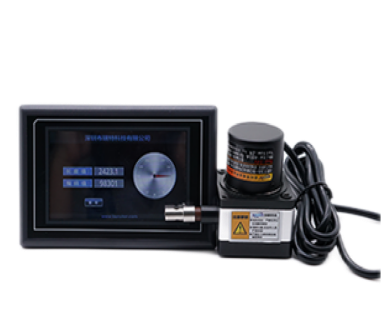

产品配套（如有需要可联系我们） #
